小爐的結構對于火焰噴出的方向、速度、空氣煤氣混合程度和火焰長度有決定影響，空煤氣預熱溫度的高低以及空氣過剩系數的多少，決定了火焰的氣氛和火焰的燃燒溫度，所以小爐結構對于窯內的傳熱情況及玻璃的熔化過程有重要作用。

　　對燒液體燃料和天然氣、焦?fàn)t煤氣的熔窯來說，小爐結構較為簡單，僅有小爐噴出口和水平通道。對燒發生爐煤氣的熔窯來說，小爐除有噴出口和水平通道外，還有預燃室、小爐舌頭、空氣上升道、煤氣上升道。

　　(1)噴出口

　　噴出口也叫噴火口(如圖1所示)，是向窯內噴出火焰的地方，也是從窯內吸走廢氣的地方。當空氣(和煤氣)的流量和火焰的燃燒溫度一定時，噴出口截面積的大小就決定了火焰噴入窯內的速度，也影響著火焰的長度。而當噴出口截面積一定時，噴出口的長與高之比決定了火焰對玻璃液面的覆蓋面積。

　　火焰速度過大或過小都不利于熔制過程的正常進行。如果速度過大，燃料來不及燃燒完全就延伸到對面小爐內，其至到蓄熱室內燃燒，這既不利于窯內玻璃的熔化，也易燒壞對面小爐、蓄熱室及格子磚等。同時火焰速度過大會把粉料帶入對面小爐內，侵蝕小爐各部位砌體及堵塞格子體。如果火焰速度過小，火焰發飄，軟弱無力，則不利于對玻璃液及配合料的傳熱，而且易燒壞小爐噴出口平碹。為了增加火焰覆蓋面積，要求盡攝增加噴出口寬度。噴出口截面積常采用扁平形式，以滿足覆蓋面積。通常根據窯內溫度制度的要求不間，噴出口的寬度有所區別。對7對小爐的熔窯來說，1#、2#、6#小爐寬度一樣，"小爐噴出口寬度稍小，7#小爐噴出口最小。

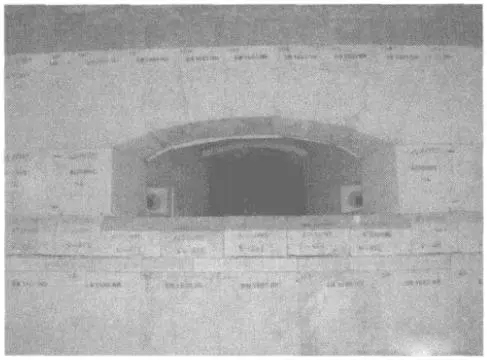

　　圖1小爐噴火口結構照片

　　噴出口頂部的碹叫做小爐前平碹；噴出口兩側的墻叫小爐垛(也叫小爐腿)，下面是小爐掛鉤磚。由于火焰噴入窯內或窯內高溫氣體排出均經過噴出口，火焰沖刷和飛料侵蝕造成惡劣的使用環境，所以，噴出口各部位使用氧化法普通澆鑄電熔鋯剛玉磚砌筑。

　　噴出口與液面的距離一般希望愈小愈好，使火焰貼近液面，對傳熱有利。一般噴出口底磚與玻璃液面距離為400600mm。

　　(2)預燃室

　　對燒發生爐煤氣的熔窯來說，從舌頭端部到噴出口外沿處的小爐空間稱為預燃室。預熱的空氣和煤氣由舌頭碹上、下分別進入后，在舌頭前面相遇，互相擴散和互相撞碰而混合，進行一定程度的燃燒，并以一定的角度噴入窯內。為了保證煤氣在窯內能完全燃燒，預燃室起到很大的作用，從而預燃室長度(即空、煤氣混合燃燒的路程)也反映出混合燃燒的時間，是一個重要的結構指標。

　　對在小爐上通過側插、頂插或底插噴槍的形式進行燃燒的熔窯來說，小爐內的空間也稱為預燃室。

　　對通過小爐底部燃燒液體燃料和天然氣的熔窯來說，小爐內的空間稱為空氣通道。

　　預燃室(或空氣通道)是由斜坡碹、小爐側墻和小爐底板組成。小爐底板由底磚、鑄鋼板或布置有序的槽鋼組成；斜坡碹的橫推力由小爐兩側工字鋼立柱之間的拉條承擔。預燃室的結構對于全窯火焰的組織是一個重要的因素。預燃室的磚砌體與高溫火焰接觸，所以斜坡碹、側墻使用33#氧化法普通澆鑄電熔鋯剛玉磚，小爐底磚使用33#氧化法無縮孔電熔鋯剛玉磚。斜坡碹和側墻從里到外依次用鋯質密封料、高鋁保溫磚和保溫涂料進行保溫；小爐底從里到外依次用鋯質密封料、高鋁磚進行保溫；再下面有扁水包隔熱，以降低檢查及更換噴嘴時的操作環境溫度。

　　(3)小爐下傾角

　　對燒發生爐煤氣的熔窯，小爐斜坡碹與水平面的角度構成了空氣流股的下傾角，小爐底板與水平面的角度構成了煤氣流股的上傾角。上、下傾角構成了煤氣與空氣流股相遇的交角。兩流股交角愈大，混合愈強烈。由舌頭端部到噴出口的出口斷面之間的距離為預燃室長度，預燃室愈長，則煤氣與空氣混合的程度愈高，同時，當空、煤氣流量及溫度一定時，則其混合程度與空氣及煤氣水平通道的斷面比有關。煤氣和空氣在預燃室內的混合程度還與煤氣接觸面積有關，即在相問的空、煤氣水平通道斷面比的情況下，扁平形式預燃室其流股的混合程度較卨。對于燒發生爐煤氣的平板玻璃熔窯來說，小爐預燃室多采用有舌頭探出、火焰平穩且較長、火根與火梢溫差較小、容易控制及檢修方便的“小交角”長預燃室。長預燃室一般空氣下傾角為20°26°，煤氣上傾角為0°5°，即空、煤氣相交角為20°30°。

　　在燃液體和天然氣的底燒式小爐結構中，空氣通道的斜坡碹下傾角是個重要參數。為了使空氣與油霧混合均勻迅速，又使火焰貼近液面，下傾角一般取20°25°。噴嘴允許上傾角為5°12°。小爐底板沒有上傾角，一般砌成平面或階梯式，這樣使助燃空氣經小爐門進入窯內時盡可能迅速與油霧混合，保證噴嘴附近有足夠的空氣供逐步擴散的油霧允分燃燒，并使火焰正好掠過玻璃液面。下傾角必須與其他條件相配合，如小爐高寬比、小爐與燃燒器的距離、小爐與液面的高度等，從而選擇最為合適的角度。

　　(4)小爐水平通道

　　對燃油和天然氣、焦?fàn)t煤氣的熔窯來說，空氣經蓄熱室預熱，上升到頂部轉彎進入小爐水平通道，在斜坡磙的作用下改變氣流角度后經噴出口噴入熔窯。小爐水平通道既作為引入預熱空氣的通道，也作為排出廢氣的通道。

　　空氣經蓄熱室上升至水平通道轉彎處，流動方向改變后，氣流較不穩定，為了穩定氣流，所以水平通道要有一定的長度，長度增長有利于氣流的穩定。另外，水平通道加長后擴入了小爐下的操作空間，對調整、裝拆和維護噴槍帶來較大的便利。

　　由于轉彎處溫度波動較大以及氣流對耐火材料有一定的沖刷，所以，此處(蓄熱室和斜坡碹之間的后平碹及垛磚)選用較耐侵蝕的33#氧化法普通澆鑄電熔鋯剛玉磚砌筑。

　　(5)小爐舌頭

　　“小爐舌頭”僅對燒發生爐煤氣的熔窯而言，主要是形成分隔空氣和煤氣的水平通道。舌頭的結構和尺寸是影響空氣、煤氣混合程度及入窯火焰的另一個重要結構因素。舌頭的長短、厚薄和形狀對火焰的長短、角度、溫度分布及對噴出口的侵蝕情況等都有影響。

　　舌頭的長度：在小爐其他尺寸固定后，舌頭愈長，空氣和煤氣相遇點距噴出口愈近。橫火焰熔窯要求火焰具杳足夠的長度、方向和剛性，一般采用鋯剛玉磚的舌頭。

　　舌頭厚度：當小爐外形尺寸確定以后，舌頭厚薄關系到空氣和煤氣相交點的遠近，它影響空、煤氣的混合程度和火焰角度。從結構強度考慮，舌頭也應有一定厚度，太薄會引起透火現象嚴重，加劇燒損，一般舌頭碹為250mm厚。
