1、前言概述

　　采用回轉(zhuǎn)窯處理危廢的技術(shù)在國內(nèi)已經(jīng)得到了成熟的發(fā)展，一般來說，需要焚燒處理的危廢種類非常多，而且其組成物復(fù)雜，以醫(yī)療危廢為例，就有載玻片、輸液瓶、注射管、手術(shù)殘物、動(dòng)物試驗(yàn)廢物等等,因此決定了危廢化學(xué)成分的復(fù)雜性。

　　2、危廢煅燒后主要化學(xué)成分

　　危廢在回轉(zhuǎn)窯中一般以700?1000℃的溫度焚燒，其煅燒后氣體的主要化學(xué)成分見表1。

　　表1 危廢煅燒后氣體的主要化學(xué)成分%

　　從表2中可看出，危廢物煅燒后氣體的主要成分是偏酸性的。在耐火材料中，耐火磚、澆注料都對(duì)酸性氣體如硫酸氣體、氧化氫氣體具有較好的穩(wěn)定性;但在停止操作，回轉(zhuǎn)窯內(nèi)溫度降到露點(diǎn)以下時(shí)，需要考慮酸液造成的腐蝕。

　　其中當(dāng)氯氣濃度超過5000ppm(即0.5%)時(shí),需要用Al2O3，Al2O3-SiO2質(zhì)耐腐蝕性好的磚及澆注料;而且應(yīng)選用耐火材料中Fe2O3含量盡可能低或不含F(xiàn)e2O3的產(chǎn)品，因Fe2O3與氧氣反應(yīng)生成的FeCl3是氣相，會(huì)揮發(fā)而使磚失去平衡，因此通常不建議使用水泥回轉(zhuǎn)窯中常用的耐腐蝕環(huán)保產(chǎn)品一鎂鐵尖晶石磚。

　　同樣因?yàn)槁葰獾膯栴}，喂料和出料口用澆注料也應(yīng)使用低水泥的澆注料;因水泥中的CaO會(huì)與氧起反應(yīng)，生成液相的CaCl2而會(huì)降低澆注料的耐熱性。

　　另危廢焚燒回轉(zhuǎn)窯一般采用的都是-順流的焚燒過程,即其燃料、一次風(fēng)、危廢是從一個(gè)方向進(jìn)入，其窯的長度較短(長徑比一般只有3-5);其窯內(nèi)反應(yīng)單一,就是燃燒氧化反應(yīng)，因此其耐火材料配置方案可相對(duì)單一。

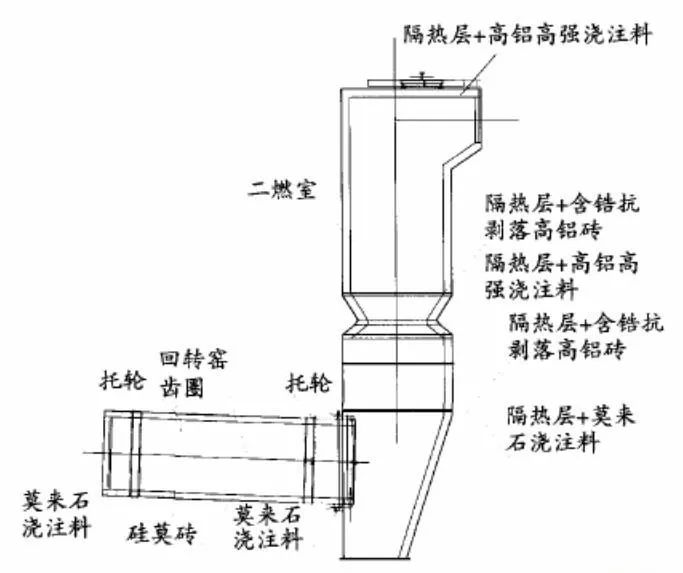

　　圖1 危廢回轉(zhuǎn)窯煅燒系統(tǒng)耐火材料的選擇

　　3、結(jié)語

　　綜合上述的各種因素,我們建議在危廢回轉(zhuǎn)窯內(nèi)使用硅莫磚以及莫來石澆注料為主，硅莫磚具有耐磨、熱震穩(wěn)定性好、抗侵蝕性好的優(yōu)良特點(diǎn)。在目前的主流產(chǎn)品中是最適合采用的產(chǎn)品。
