昨天有朋友后臺問鋼纖維的耐火澆注料都適合用在哪些窯爐部位，這里做了整理供大家參考。

鋼纖維增強澆注料是采用特級鋁礬土熟料作骨料，以優(yōu)質(zhì)礬土熟料及剛玉細(xì)粉作基質(zhì)，以超微粉等多種復(fù)合材料為結(jié)合劑和添加劑，外加不銹鋼耐熱纖維配制而成。同時，由于鋼纖維的加入，使材料澆注后爐墻整體強度大大增強。鋼纖維澆注料所使用的范圍主要有以下幾個：

1、各種熱工設(shè)備的內(nèi)襯層。

2、煙道，大直徑金屬煙囪內(nèi)絕熱保溫。

3、工業(yè)鍋爐襯，用于爐頂效果更明顯。

4、低溫空氣(≤1200℃)管道內(nèi)絕熱保溫。

5、KT-J抗?jié)B碳纖維澆注料用于無馬弗滲碳爐爐襯。

6、各種普型和異型預(yù)制件，可滿足用戶的特殊運用要求。

7、各種低溫爐窯界面溫度≤1050℃的背襯保溫層(包括爐墻和爐頂)

8、運用平焰燒嘴的工業(yè)爐窯，爐頂密封保溫，密封效果優(yōu)于任何其他資料。

9、任務(wù)溫度≤1200℃的電阻爐爐襯，電熱元件可暴露，也可做成埋入式構(gòu)造。

10、任務(wù)中無機械振動，溫度變化幅度大的爐襯尤爲(wèi)適用，如罩式爐，可揭式熔鋁爐活動爐蓋等。

11、HS-J超低溫型耐火纖維澆注料，ML-J多晶莫來石纖維澆注料，L80-J氧化鋁纖維澆注料，可用于任務(wù)溫度爲(wèi)1300-1450℃的工業(yè)爐窯爐襯。

12、任務(wù)溫度≤1250℃的各種燃料爐爐襯，包括爐墻和爐頂。選用不同型號的耐火纖維澆注料做成復(fù)合爐襯，構(gòu)造波動，經(jīng)濟(jì)合理，施工方便。

常見的鋼纖維耐火澆注料用的耐熱鋼纖維，應(yīng)根據(jù)熱工設(shè)備的使用條件選用，并確定其合適的用量。其配制工藝：首先稱量耐火骨料、粉料、結(jié)合劑和外加劑，干混1mim其次加水濕混練，并將鋼纖維均勻撒進(jìn)料中，不得成團(tuán);最后混練1min即可出料?？偦炀殨r間，不得少于5min。采用振動棒成型時，振動走向應(yīng)交錯進(jìn)行，使鋼纖維布向合理，可提高性能。

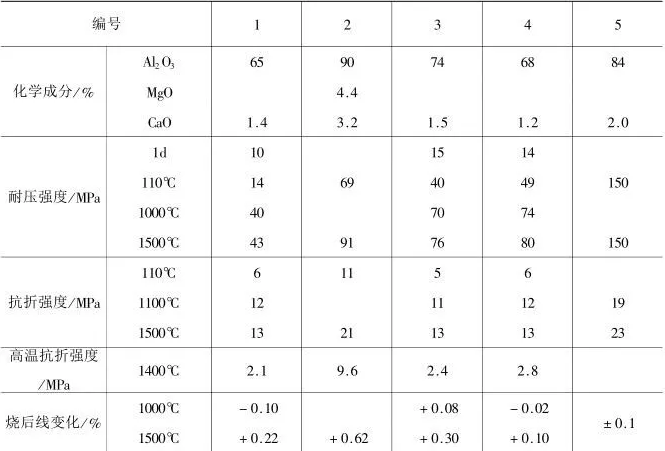

上表為某鋼纖維耐火澆注料的性能，編號1為高強度黏土結(jié)合耐火澆注料，耐火骨料和粉料分別用三級和一級礬土熟料制成。為了提高基質(zhì)性能，摻加了電熔棕剛玉粉，并摻加了活性SiO2超微粉和外加劑。用CA-50水泥作促凝劑;編號2為電熔鋁酸鈣水泥鋁鎂質(zhì)耐火澆注料，致密電熔剛玉為骨料，氧化鋁和高純燒結(jié)鎂砂粉作耐火粉料，同時摻加超微粉和復(fù)合外加劑;編號3和編號4為低水泥礬土-莫來石耐火澆注料，耐火骨料用 一級礬土熟料和莫來石制成，耐火粉料為特級礬土熟料粉或剛玉粉，結(jié)合劑為CA - 70水泥，同時摻加超微粉和復(fù)合外加劑;編號5為低水泥特礬剛玉質(zhì)耐火澆注料，并摻加少量外加劑。該類優(yōu)質(zhì)耐火澆注料，在較高溫度下使用，因此選擇牌號為330耐熱鋼纖維，等效直徑為0.5mm，長度為20mm，其用量為2%;水用量為6% ~7%。按照篩選的配合比，稱量各種原材料，經(jīng)混練后成型。成型后，自然養(yǎng)護(hù)，不得淋水。養(yǎng)護(hù)24h后拆模，再繼續(xù)自然養(yǎng)護(hù)48h，即可檢驗性能。

隨著不定型耐火澆注料的發(fā)展，鋼纖維耐火澆注料預(yù)制產(chǎn)品也在窯爐部位有所使用。關(guān)于這方面的資料待整理之后再與大家分享。
