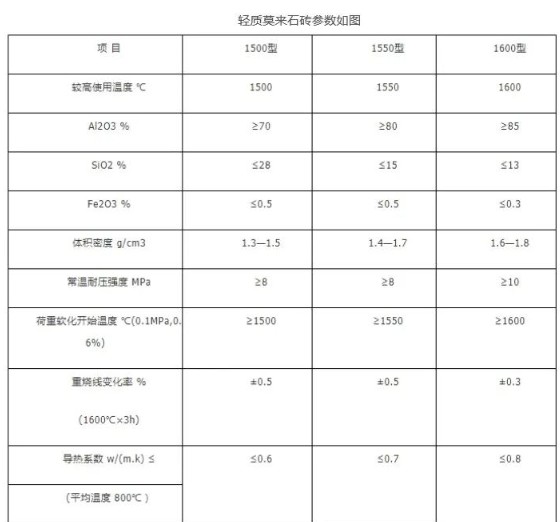

輕質(zhì)莫來石磚指標(biāo)
輕質(zhì)莫來石磚以莫來石(3Al2O3·2SiO2)為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英;含氧化鋁較高者還含有少量剛玉。輕質(zhì)莫來石磚采用進(jìn)口板狀剛玉、高純電熔剛玉為主要原料，應(yīng)用先進(jìn)的超微粉添加技術(shù)，經(jīng)過混料、干燥、成型，在高溫梭式窯內(nèi)燒制而成。莫來石輕質(zhì)磚廣泛用于渣油氣化爐、合成氨二段轉(zhuǎn)化爐、炭黑反應(yīng)爐及耐火窯爐等設(shè)備。制品的外型尺寸、理化指標(biāo)、使用壽命均達(dá)到客戶的要求。
莫來石磚耐火度較高，可達(dá)1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強(qiáng)度70～260MPa。抗熱震性良好。有燒結(jié)莫來石磚和電熔莫來石磚兩種。燒結(jié)莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。電熔莫來石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結(jié)晶比燒結(jié)莫來石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。 輕質(zhì)莫來石磚配料： 生產(chǎn)輕質(zhì)莫來石磚分別采用鋸木屑、泡沫聚苯乙烯粒及其混合物作為燒燼的添加物。按配方進(jìn)行配料，配料時(shí)，先按比例將熟料、工業(yè)氧化鋁、高嶺土加人攪拌池內(nèi)干混2-3分鐘，再加人添加物和結(jié)合劑(外加)，邊加邊攪，攪勻后困料24小時(shí)即可使用。
