圓形爐墻在高溫工業窯爐中比較常見，比如高爐、圓形加熱爐、電爐等等，圓形墻的橫向豎縫叫輻射縫，縱向豎縫叫環縫。本文介紹3種圓形爐墻砌筑控制方法：

(1)以爐殼為基準面砌筑法。當爐子的直徑較大，爐殼中心線垂直誤差和半徑誤差符合爐內形質量要求時，可采用以爐殼作爐墻基準面的砌筑法。砌筑時，以厚度樣板控制墻體厚度，樣板的控制厚度為墻厚加上絕熱層的厚度。以圓弧樣板控制爐墻的圓弧度及輻射縫。使用厚度樣板時，必須與圓形墻的輻射縫平行，如圖1所示。

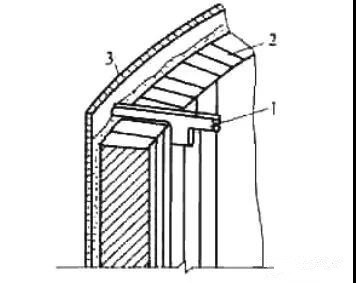

圖1  按爐殼砌筑圓形爐墻

1-樣板，2-圓形墻，3-爐殼
(2)半徑規控制法。當爐子的直徑較小時，可采用半徑規控制的砌筑方法，即在圓心設中心控制線，沿此中心量半徑劃圓，即能準確地控制圓形爐墻的弧線。具體做法是采用設中心導管及輪桿，即在爐心固定一根中心管，在中心管上套一定長度可以轉動的輪桿，如圖2所示。

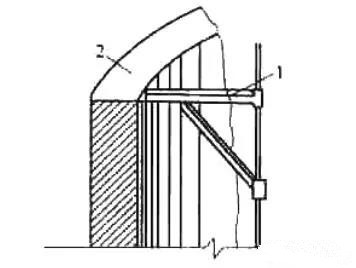

圖2 按半徑規控制法砌筑圓形爐墻

1-輪桿;2-圓形墻

中心管及輪桿應選用一定剛度、不易變形的鋼管制作。中心輪桿在爐子中心位置安裝固定，也可隨著砌筑逐段升高，但不得有變形和位移;輪桿應能在中心管上靈活升降、轉動、定位。砌磚過程中，每砌3~5層磚，應用輪桿進行檢查一次。

在爐子直徑較小的情況下，中心管會妨礙工人按上述方法操作，經常會碰撞中心管，不得不時常進行檢查較正，很不方便。還有一種簡便的半徑規控制法，即在爐子的上下口固定十字形木板，并求出圓心點，通過圓心點上貫穿一根細鋼絲，上端固定牢固，下端穿過木板一定長度后懸吊一重物。這樣，當遇到碰撞時，鐵絲可以上下移動而不致碰斷，當外力消除時，懸吊的重物又張緊鋼絲成為中心線，可隨時供測量圓形爐墻的半徑之用。如圖3所示。

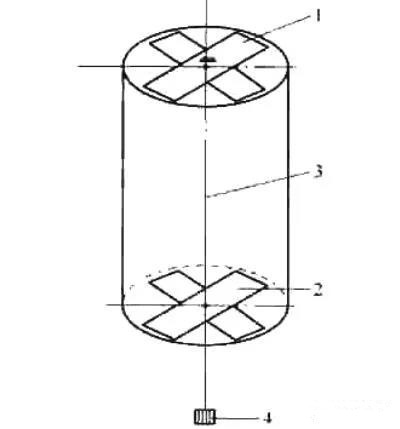

圖3  簡易的半徑規控制法

1-固定板;2-下口固定板;3-鐵絲;4-重物
(3)弧形樣板控制法。根據圓柱體設備直徑的大小，可將砌體周圍設4-~8個基準點。砌磚時，每一個基準點要保持垂直，然后用樣板檢查砌體的準確度，如圖4所示。

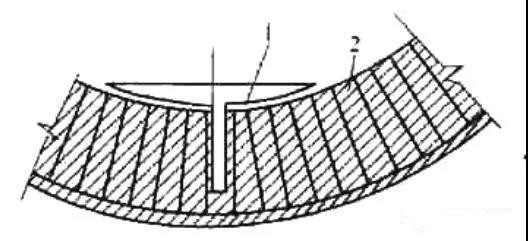

圖4  弧形樣板控制法

1-弧形樣板;2-圓形墻

圓形爐墻砌筑應用弧形磚、扇形磚和楔形磚，砌這些磚的時候也需要做到橫平豎直，灰漿飽滿，而且不能是三角形縫，外形應符合圓弧要求。圓形爐墻的砌筑特點不同于直形墻。由于墻體的正面線是圓弧形，因此不能拉線砌筑，只有采取不同于直形爐墻的施工方法。
